Один модуль, а не готовий HV-накопичувач

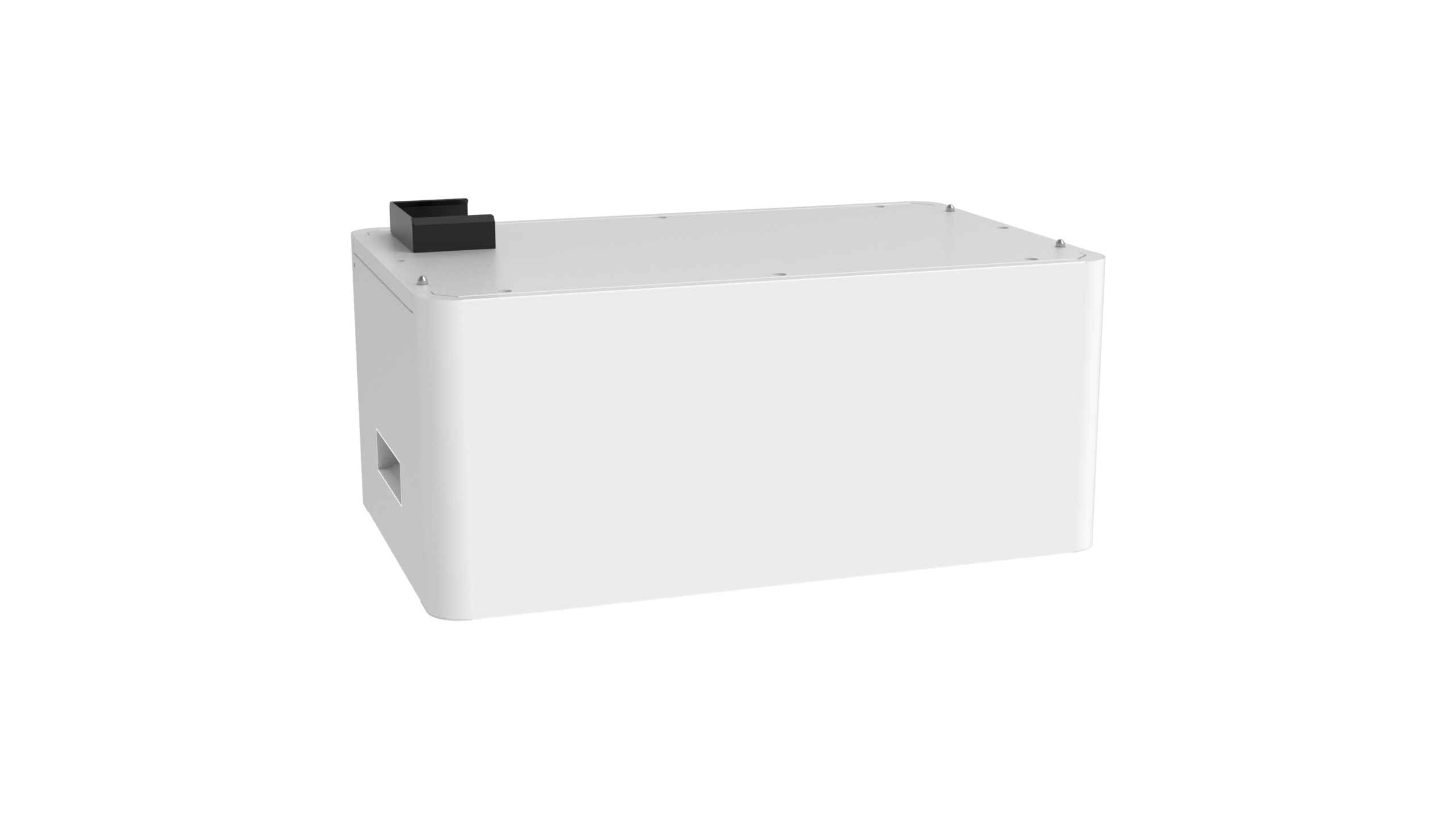

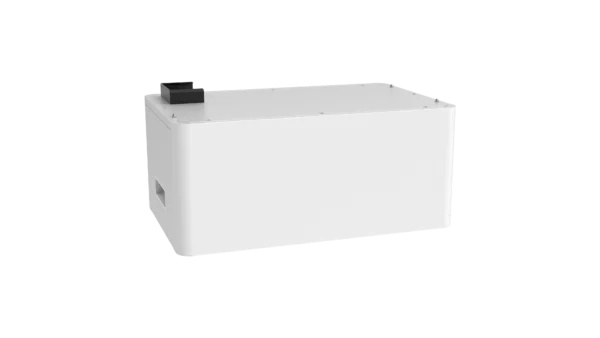

FLH96050SMG01 — складова високовольтної системи Felicity. Номінальна енергія одного модуля становить 5,12 кВт·год. Для роботи потрібні сумісний блок керування, необхідна кількість батарей, силові й сигнальні з’єднання.
| Модуль | FLH96050SMG01 |
|---|---|
| Технологія | LiFePO₄ |
| Номінальна енергія | 5,12 кВт·год |
| Напруга одного модуля | 102,4 В |
| Ємність | 50 А·год |
| Захист | IP65 |
| Кількість модулів у системі | 2–6, за паспортом серії |
Як формується система
Модулі з’єднуються послідовно за схемою виробника; напруга системи зростає разом із кількістю модулів. Потрібен FLH96050SCG01. Не використовуйте цей товар як звичайну самостійну батарею 48 В.
Наприклад, 2 модулі дають 10,24 кВт·год номінальної енергії. Ціна цієї картки стосується одного модуля, а не всієї системи. Сумісність із HV-інвертором перевіряють за повним робочим діапазоном напруги та протоколом BMS.
На шильдиках поставки використовується позначення SMG01, тоді як у документації серії — SMG1. Характеристики наведено для відповідного модуля серії FLH96050SG1: 102,4 В і 5,12 кВт·год, а не 96 В та округлені 5 кВт·год.
Проєктування та встановлення
Висока напруга небезпечна: монтаж, налаштування й обслуговування виконує кваліфікований фахівець. Не змішуйте різні серії батарей або BMS без підтвердження виробника. Потрібно перевірити кількість модулів, кабелі, захист, заземлення й умови приміщення.
Параметри звіряємо з документацією виробника та шильдиком конкретної поставки.
Для підбору надішліть менеджеру TI Group модель інвертора, перелік приладів і бажаний час резерву. За потреби узгодимо монтаж і підключення.
