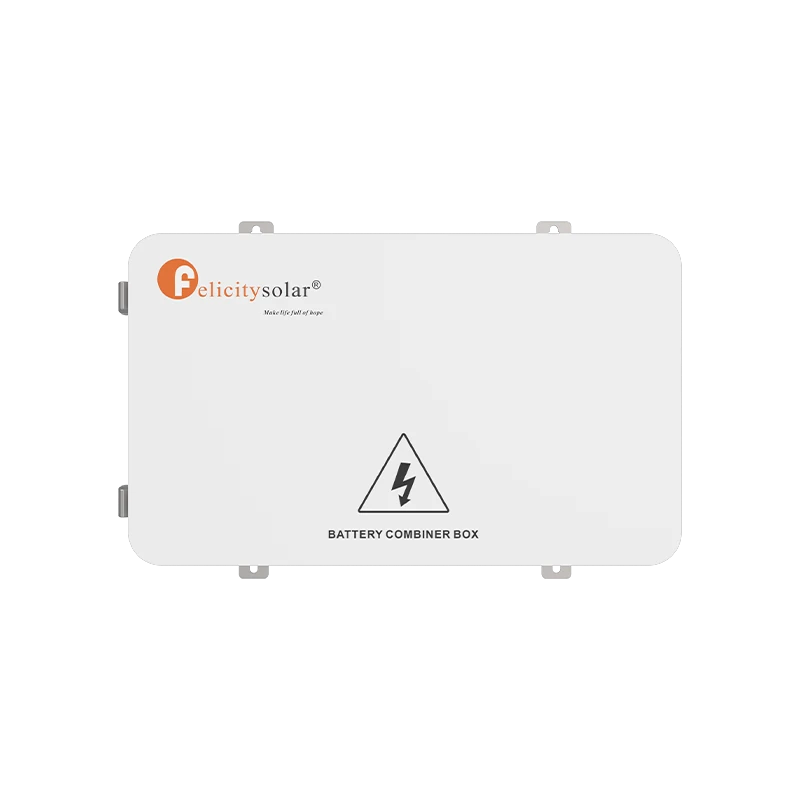

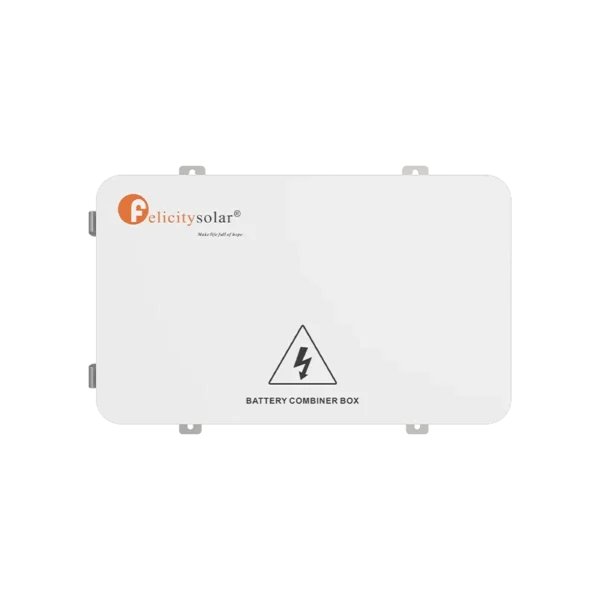

Призначення блоку об’єднання
BTCB0606-200 організовує підключення кількох сумісних акумуляторних гілок до системи. Це комутаційний аксесуар, а не BMS, зарядний пристрій або готовий захисний автомат.
| Актуальна модель | BTCB0606-200 |
|---|---|
| Кількість входів | 6 |
| Заявлений струм гілки | До 200 А за умовами виробника |
| Корпус | IP21 |
| Вбудований автомат | Не передбачений |
Струм і захист
200 А належать до гілки, а не до автоматично дозволеного сумарного струму будь-якої збірки. Множити цю цифру на кількість входів для визначення потужності системи некоректно. Потрібно врахувати шини, вихідні клеми, кабелі та паспортні обмеження всіх компонентів.
Зовнішні запобіжники або автомати, роз’єднання та заземлення проєктують окремо. Блок не скасовує обмежень батарей і не робить різні моделі акумуляторів сумісними.
Підбір і встановлення
Підготуйте перелік батарей, схему паралельних гілок, струми й довжини кабелів. Для меншої конфігурації порівняйте BTCB0303-200 на 3 входи. IP21 потребує захищеного місця встановлення.
Параметри звіряємо з документацією виробника та шильдиком конкретної поставки.
Для підбору надішліть менеджеру TI Group модель інвертора, перелік приладів і бажаний час резерву. За потреби узгодимо монтаж і підключення.
